Tanım:

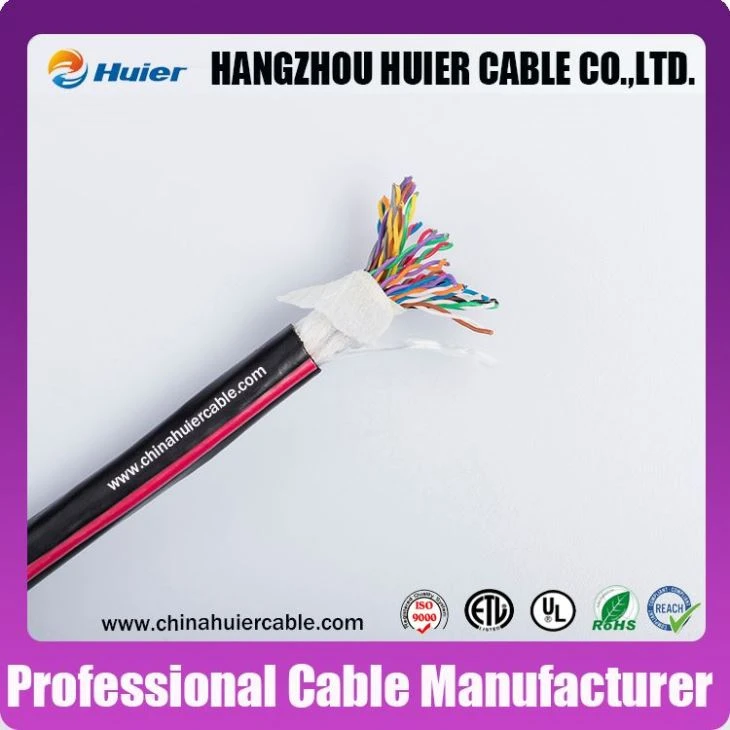

Kategori 3 kablo veya CAT3 kablo, ses ve veri uygulamalarında sıklıkla kullanılan bir tür bükümlü çift kablodur. Telefon kablosu, Elektronik Endüstrisi Birliği (EIA) ve Telekomünikasyon Endüstrisi Birliği (TIA) tarafından tanımlanır. HUIER Cable'ın CAT3 telefon kablosu, EIA/TIA 568 ve ISO/IEC 11801 spesifikasyonlarına yönelik ürün sertifikalarını ve standartlarını karşılamak ve/veya aşmak için kaliteli bir şekilde üretilmiştir.
Başvuru:
Kategori 3, 16 Mbps'ye kadar yüksek hızlı VERİ/LAN iletimi için uygundur.
10 Taban-T
4 Mbps Jetonlu Halka
Ses
Cat3 kablosu, öncelikle POTS (Plain Old Telephone Service) için Ses sınıfı kablo olarak hâlâ kullanılmaktadır ve bazı veriler bu kablo üzerinden gönderilebilmesine rağmen (DSL'i düşünün), hız yaklaşık 10 Mbps ile sınırlıdır ve modern LAN kablo sınıflarından daha fazla hataya maruz kalır. Telefon hizmeti için bile, evinizde hat değiştiriyor veya kuruyorsanız, Cat5e veya Cat6 kablolarının gelecekteki kullanımları ve yerleşik ekstra hatlar olarak kullanımını araştırırken yanlış yapmış olamazsınız.
İnşaat Parametreleri: | |
Merkez Şefi: | Çıplak Bakır veya Katı CCA (Bakır Kaplı Alüminyum) |
Yapı: | 24AWG |
Kablo: | 2~25 yalıtımlı bükümlü çift. |
Çekirdek Yalıtımı: | HDPE Yüksek Yoğunluklu Polietilen |
Yapı: | 0,90±0,05 mm |
Çekirdek Tanımlaması: | Mavi+Beyaz/Mavi, Turuncu+Beyaz/Turuncu, Yeşil+Beyaz/Yeşil, Kahverengi+Beyaz/Kahverengi. Ve vb. |
Tarama/Koruma: | UTP-'Ekranlanmamış' bükümlü çiftlerin korumasını kaldırın. |
Dış Kaplama: | PVC (Polivinil Klorür), Alev Almaz / LSZH (Düşük Duman Sıfır Halojen) / PE (dış kapı). |
Ceket Genel Çapı: | İletken NO'ya bağlıdır. |
Dış Kılıf Rengi: | Özelleştirme. Farklı renk şeritleri mevcuttur. |
Sıyırma kablosu: | naylon |
Ambalaj: | 1000FT(305M)/Kolay Çekme Kutusu |
Yapımı: | Müşterinin gerektirdiği gibi |
Test: | Fluke testini %100 geçti. |
Elektriksel Özellikler:(CCA ÖĞESI)
Karşılıklı Kapasite: | 18 PF/FT @ 1 MHz |
zayıflama: | 7,8dB/M'@ 1 MHz |
Empedans: | 100 OHMS @ 1 MHz |
DC Direnci: | 27 OHMS @ 1 MHz |
Çalışma sıcaklığı: | -20 dereceden +60 dereceye kadar |
Gerilim: | 300V |
Özellikler:
IEEE 802.3, 10 Base T, 10 Mbps için uygun
Sınırlı uygulamalarda IEEE 802.5 16 Mbps Token Ring için uygundur
EIA/TIA 568 Kategori 3 ve NEMA'yı karşılar
25 çift renk kodu:
Eşleştirme HAYIR. | Ana renk | Küçük renk | ||
1 | Beyaz |
|
| Mavi |
2 |
| Turuncu | ||
3 |
| Yeşil | ||
4 |
| Kahverengi | ||
5 |
| Arduvaz | ||
6 | Kırmızı |
|
| Mavi |
7 |
| Turuncu | ||
8 |
| Yeşil | ||
9 |
| Kahverengi | ||
10 |
| Arduvaz | ||
11 | Siyah |
|
| Mavi |
12 |
| Turuncu | ||
13 |
| Yeşil | ||
14 |
| Kahverengi | ||
15 |
| Arduvaz | ||
16 | Sarı |
|
| Mavi |
17 |
| Turuncu | ||
18 |
| Yeşil | ||
19 |
| Kahverengi | ||
20 |
| Arduvaz | ||
21 | Menekşe |
|
| Mavi |
22 |
| Turuncu | ||
23 |
| Yeşil | ||
24 |
| Kahverengi | ||
25 |
| Arduvaz | ||
Endüstri Standartları:
UL KONU 444 İLETİŞİM KABLOSU
UL LİSTESİNDEKİ TİP CMR
UL 1666 YÜKSELTİCİ ALEV TESTİ
C(UL) LİSTELENEN TİP CMG
ICEA S-80-576
NEC MADDE 800-51(g) ve 800-53(b)
KALİFORNİYA EYALET İTFAİYE MEŞALİ ONAYLANDI
Cat3 ELEKTRİK GEREKSİNİMLERİNİ KARŞILAR
